          風淋門安裝流程整理

          文章分類:風淋門動態 / 發布時間:2018-10-08 /

          風淋門安裝流程、風淋室安裝流程適合散件發貨,不外派安裝人員上門安裝的用戶。

          本文主要講述風淋門安裝流程、風淋門結構圖及接電方法、線路板接線圖等幾大部分,讓您很快并熟練安裝、使用風淋室。

          一、風淋門安裝流程|風淋室安裝流程圖:

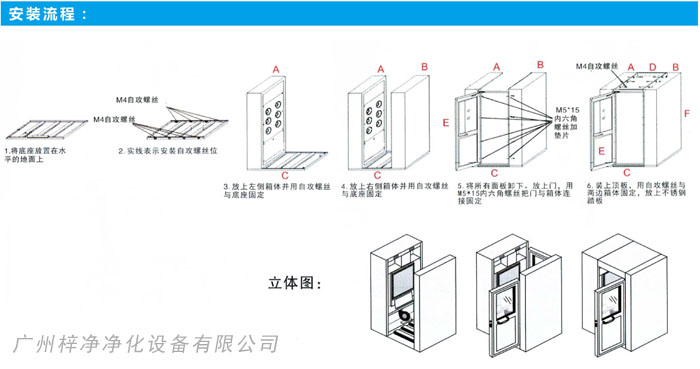

          風淋室安裝流程圖

          風淋門安裝流程圖(上圖文字整理):

          1、將底座放置在水平的地面上。

          2、實線表示安裝自攻螺絲位(M4自攻螺絲)。

          3、放上左側箱體并用自攻螺絲與底座固定。

          4、放上右側箱體并用自攻螺絲與底座固定。

          5、將所以面板卸下,放上門,用M5*15內六角螺絲把門與箱體連接固定。

          6、裝上頂板,用自攻螺絲與兩邊臬體固定,放上不銹鋼踏板。

          假設,小箱體為A,大箱體為B,地板為C,頂板為D,門為E跟F。

          1、 先Abc鏈接固定,再把E、F跟Ab鏈接固定(注意帶門鉸的那邊跟A固定)

          2、 然后把D跟AB固定?!鹃T分進門跟出門(根據場地分配)】

          通過以上步驟風淋室結構已經安裝完畢。

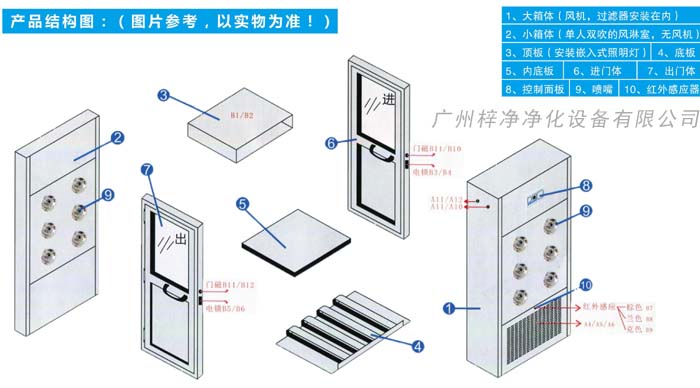

          二、風淋門結構圖及接電方法:

          結合風淋室安裝流程圖認識一下風淋室產品的結構。

          風淋室結構圖分為門、大箱體、小箱體、底座、頂板

          風淋室安裝流程接線方式:

          1、 B11、B12接?出門門磁(如上圖所示:B11、B12) 。

          2、 B11、B10接?進門門磁(如上圖所示:B11、B10) 。

          3、 B9、B8、B7接?紅外線感應器。

          4、 B5、B6、接?出門電鎖。

          5、 B3、B4、接?也門電鎖。

          6、 B1、B2、接?照明燈。

          7、 A1 1、A12接?工作指示燈(綠燈)。

          8、 A10、A1 1接?電源指示燈(紅燈)。

          9、 A6、A7、A8接?風淋室風機。

          二、風淋門安裝流程|風淋室安裝流程–電路板接線:

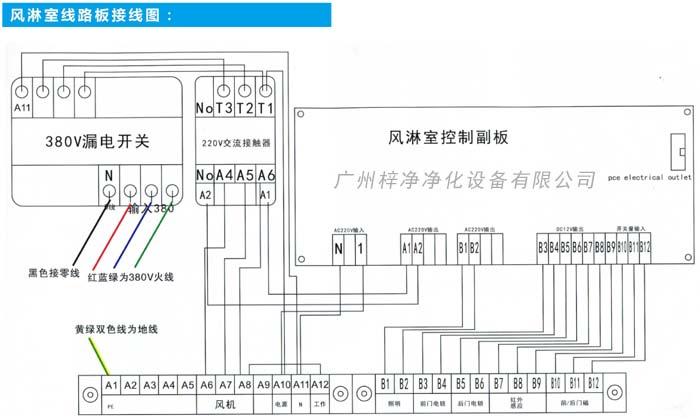

          風淋室線路板接線圖

          【溫馨提示:如果380V電機出現反轉現象或者風量弱小,請調換任意兩根火線的位置即可?!?/p>

          風淋門產品操作及使用說明、工作參數設定、工作流程、故障分析請參考:風淋室貨淋室使用說明書
