當前位置:首頁 >> 風淋室配件 >> 液晶顯示風淋室控制器液晶顯示風淋室控制器是風淋室的主要控制系統,可自動實現內、外門的互鎖與解鎖;照明的啟停;人體自動感應以及風機的啟停等功能。液晶顯示風淋室控制器在自動流程時有相關語音提示,并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。
液晶顯示風淋室控制器主板面膜按鍵說明:
a、急停按鍵:任何時候按下急停按鍵,液晶屏內急停圖標閃爍,并自動斷開除照明外的所有輸出,再次按下時,系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵:在內外門關閉后,按下手動按鍵,系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵:使用“照明”按鍵,可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵:在風淋開始前或結束后,通過上、下調鍵調節風淋延時時間;在進入內部參數設置時進行調節或選項。
n液晶顯示風淋室控制器指示圖標顯示說明:
a、風淋倒計時顯示:雙位數字顯示,工作時用于顯示風淋時間設定值及風淋剩余時間,進行設定菜單時,用于菜單參數顯示。
b、外門開:當外門打開時,此圖標閃爍(可以檢查外門磁是否正常)。
c、感應:當人體時入感應區時,此圖標閃爍(可以檢查光電開關是否正常)
d、內門開:當內門打開時,此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋:此圖標閃爍時,指示風淋風機已被自動或手動啟動。
f、急停:此圖標閃爍時,指示系統處于急停狀態。
g、照? 明:此圖標閃爍時,指示照明燈啟動,可再次按照明鍵關閉或啟動。

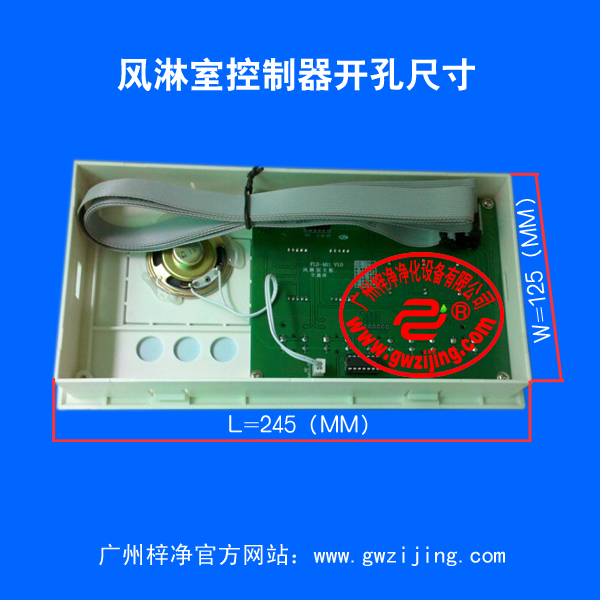

液晶顯示風淋室控制器開孔尺寸

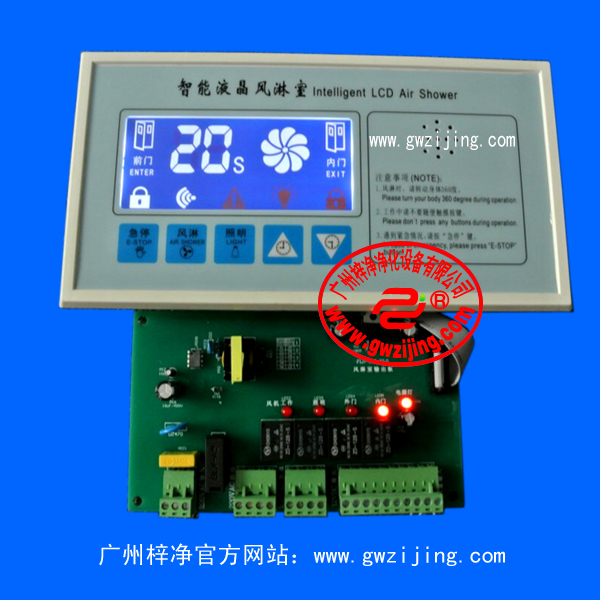

液晶顯示風淋室控制器副板接線示意圖:輸入、輸出端子接口說明:
(1)、強電輸入接口
供電電源:2 20VAC(絲印為2 20V AC)
(2)、強電輸出接口
a、風機:1 A 2 20VAC(接交流接觸器線圈,絲印為風機中繼)
b、照明:1 A 2 20VAC(如燈管較多可接中間繼電器,絲印為照明指示燈)
c、工作指示:1 A 2 20VAC(絲印為工作指示燈)
d、電源指示:1 A 2 20VAC(絲印為電源指示燈)
(3)、弱電輸入接口
a、內門門磁開關:無源觸點(絲印為內門磁)
b、外門門磁開關:無源觸點(絲印標記為外門磁)
c、紅外感應開關:無源觸點(絲印標記為紅外)
(4)、弱電輸出接口
a、紅外開關電源:1 2VDC? (絲印標記為1 2V G0)
b、外門電鎖:2 00mA DC 1 2V(外門電鎖)
c、內門電鎖:2 00mA DC 1 2V(內門電鎖)
推薦閱讀:風淋室配件陰極鎖 ? ? 風淋室光電開關感應器 ? ? 電子互鎖聯鎖磁感鎖
